WH型滑塊聯軸器是海鵬廠家主打的滑塊聯軸器中的一種，它與十字滑塊聯軸器結構相似，不同之處在于中間十字滑塊為方形滑塊，利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。該聯軸器噪聲大，效率低，磨損快，一般盡量不選用，只有轉速很低的場合，如球磨機等應用。

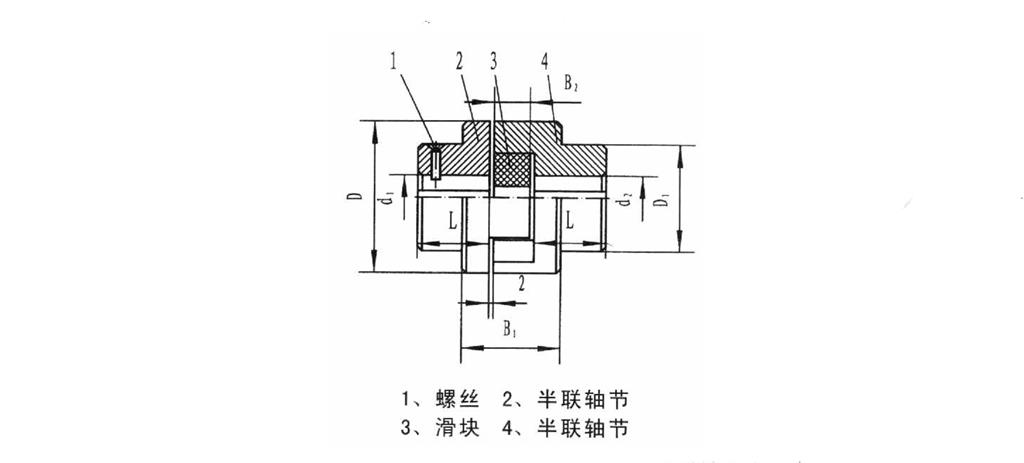

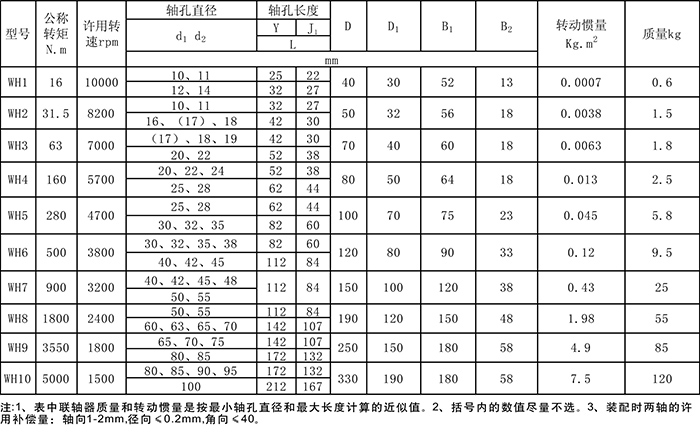

以上便是介紹的WH型滑塊聯軸器的圖紙和規(guī)格表，在大家選購的時候可以按照以上尺寸型號進行選擇，WH型滑塊聯軸器依據JB/ZQ 4384-97標準制作，適用于有較大徑向位移的兩軸聯接使用，其特點是具備較小的緩沖和降噪能力、徑向補償量大，適合徑向補償量需求較大的中小型設備上使用。在徑向補償量需求較大的工況中，可替代“LM型梅花型彈性聯軸器”或“LX型星形彈性聯軸器”。對應的是老標JB/ZQ 4384-86中“KL型滑塊聯軸器”（入口為下方相關文檔“KL型滑塊聯軸器的執(zhí)行標準”）。
